Visual Analyser -  explicación y ajustes rápidos
Por Markus Schmid, 2011 y 2015


1)

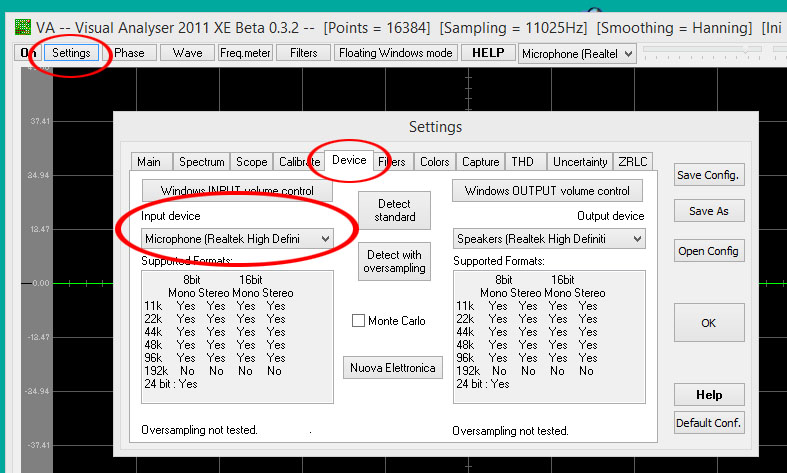

Settings - Device:


 - Input device = la tarjeta de sonido donde has enchufado el micrófono


2)

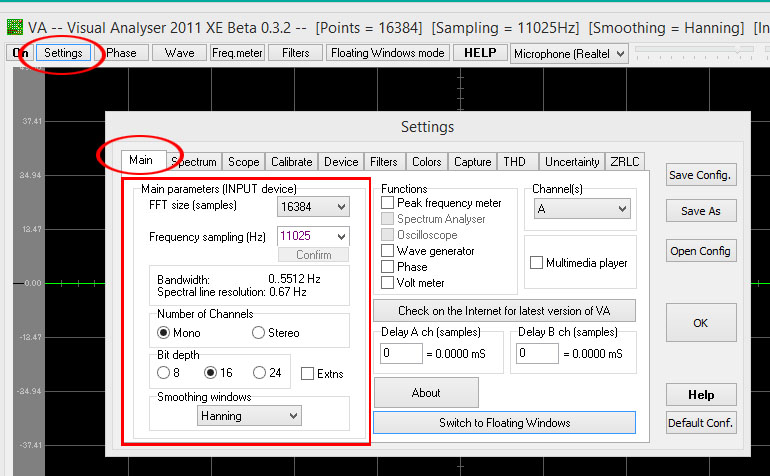

Settings - Main:



- FFT size (samples) = 16384
 - Fequency samplin (Hz) = 11025

Con estos dos datos resulta una resolución de 0.67 Hz y el ancho de
banda va desde 0 hasta 5512 Hz lo que es más sque suficiente para este
tipo de análisis (no miramos frecuencias más alta de 1000 Hz.)

 - Number of channels = mono
 - Bit depth = 16
 - Smoothing Windows = Hanning (Hann)

El resto queda sin marcar.


3)

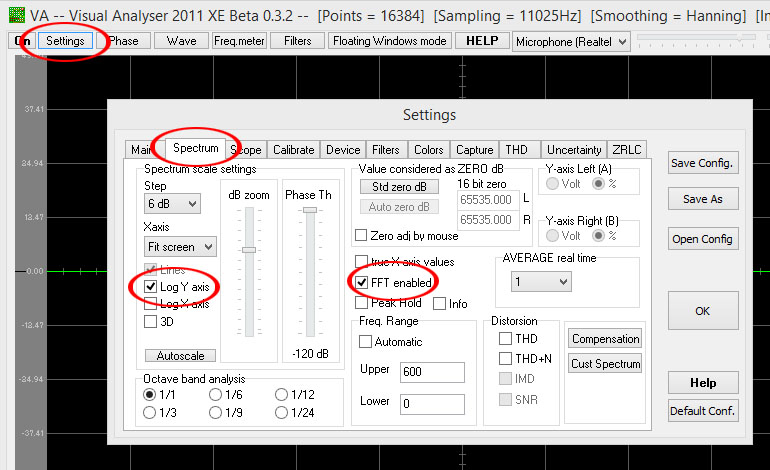

Settings - Spectrum:


 - Log Y axis = Si
 - Log X axis = No
 - FFT enabled = Si

3.1)
Lo siguiente solamente importa si no se graba la medición:

 - Peak Hold = Si antes de medir
             = No para borrar la curva actual
 - Automatic = No
 - Upper = frecuencia máxima a observar
 - Lower = frecuencia mínima a observar (60 Hz está bien)

Con "Upper" y "Lower" se define el "zoom" del diagrama.

El resto de los ajustes se pueden quedar como están.

4)

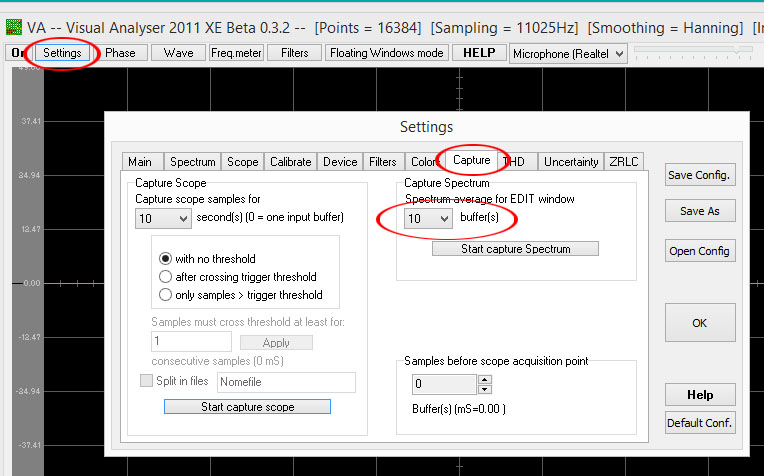

Settings - Capture:



  - Buffers = 10

... o también 5 buffers, no importa mucho si uno es rápido en apretar el
botón y luego dar 5 golpecitos limpios.

Significa que se está grabando por ejemplo 10 "porciones" de sonido (en
nuestro caso tratamos de hacer un golpecito por cada "buffer" - se nota que el
programa está listo para recibir la próxima "porción" cuando enseña en la pantalla
el espectro (la curva) del último golpecito grabado.
El programa calcula el promedio de todos los "buffers", eliminando o disminuyendo de esta manera
los ruidos que no tienen que ver con la respuesta sonora de la tapa golpeada.

5)

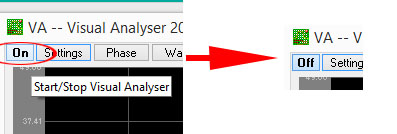

Enchufar el micrófono en la computadora.
Prender el micrófono pinchando el botón que dice "On".




Ojo: el micrófono está prendido cuando el botón dice "Off".

6)

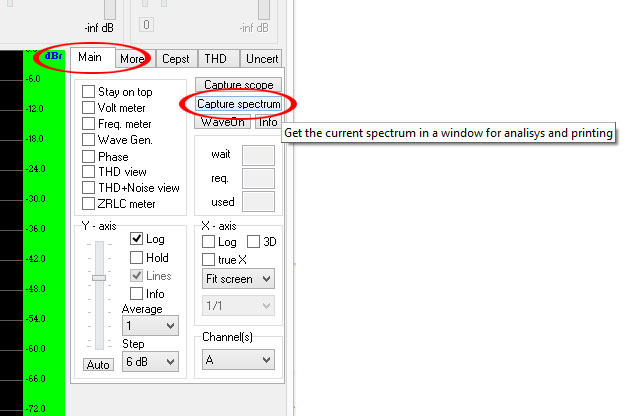

Grabar espectro:



 - En la sección abajo a la derecha seleccionar la pestaña "Main"
 - Pinchar el botón "Capture Spectrum"
 - Dar los 10 golpecitos para los 10 "buffers"
 - se abre una ventana con los gráficos del espectrograma y de la fase

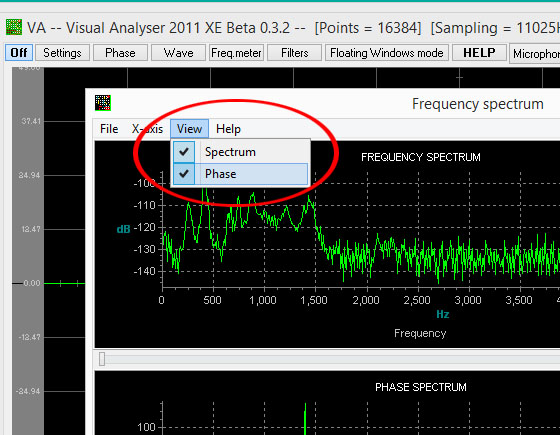

 - en el menu "View" de-seleccionar "Phase" para ver solamente el espectrograma:




 - es recomendable de ahora maximar la ventana emergente
 - jalando el ratón (con botón izquierdo presionado) de la izquierda a la derecha
   sobre la parte del esspectrograma que interesa agranda esta zona
 - jalando el ratón con botón presionado de la derecha a la izquierda vuelve a
   enseñar el gráfico completo

7)

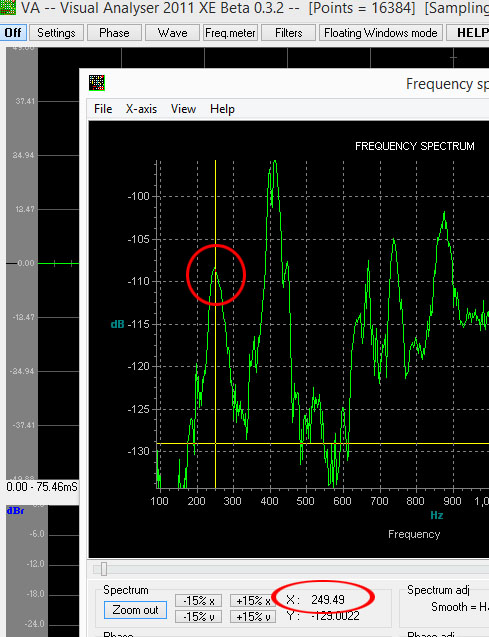

Leer los datos:



En la parte inferior del espectrograma se enseña las frecuencia exacta en la
posición del cursor ("posición del ratón").

Los decibélios exactos (eje Y) no interesan en nuestro caso, lo que nos importan son los picoss de la curva
que representan los diferentes modos de vibración de las partes de la guitarra.

8)

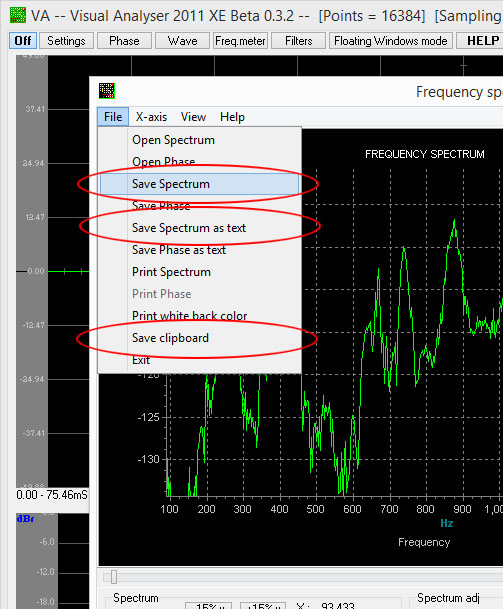

Guardar espectrograma:



Podemos guardar el epectrograma de varias maneras:

 - en el formato propio de Visual Analyser en cual lo podemos volver a abrir más adelante
   => File - Save Spectrum

 - en formato de texto (solamente funciona si lo hacemos antes de un "zoom") para poder usar los datos
   usando por ejemplo Excel.
   Eso tiene sentido si queremos comparar varios espectrogramas en un solo gráfico.
   => File - Save Spectrum as text

 - como caprura de pantalla
   => File - Save clipboard

9)

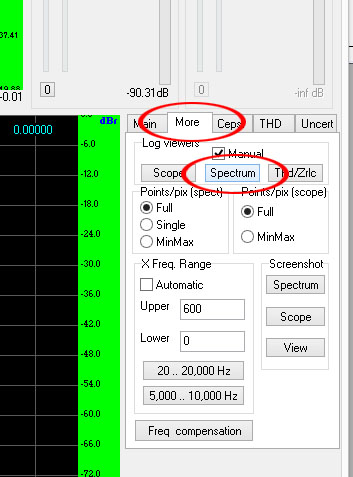

Abrir espectrograma guardado:



 - En la sección abajo a la derecha seleccionar la pestaña "Main"
 - Pinchar el botón "Spectrum"


__________________________________________________________

Bajarse Visual Analyser gratuitamente aquí:
http://www.sillanumsoft.org/download.htm

- Recomiendo la versión 2011, "download only the VA.exe file" (tamaño 5.2 MB)
- Se puede guardar y ejecutar VA.exe en cualquier sitio de la computadora.
- Al hacer los ajustes por primera vez, Visual Analyser está creando un archivo VA.ini situado en la misma carpeta como VA.exe.
- Visual Analyser funciona con Windows. No existe ninguna versión para Mac y otros sistemas.
