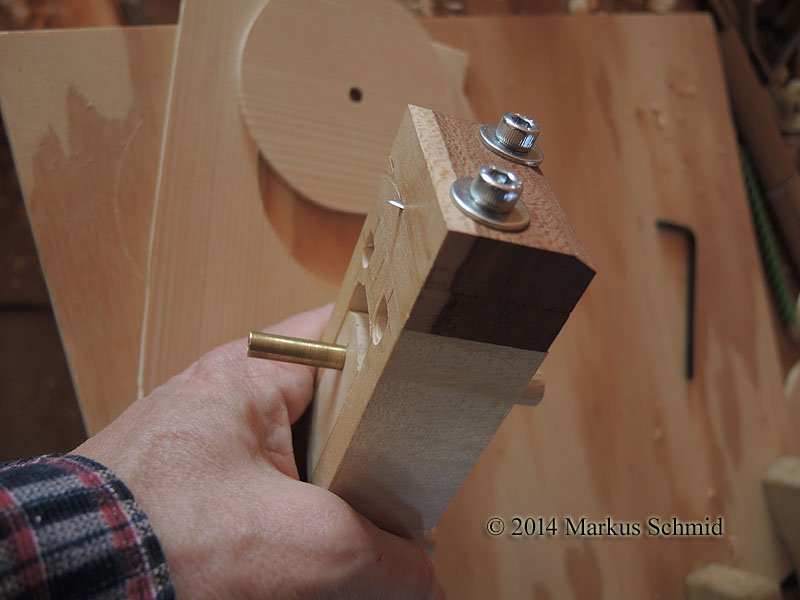

Gramil de corte circular

con ajuste de precisión y nonio (escala vernier)

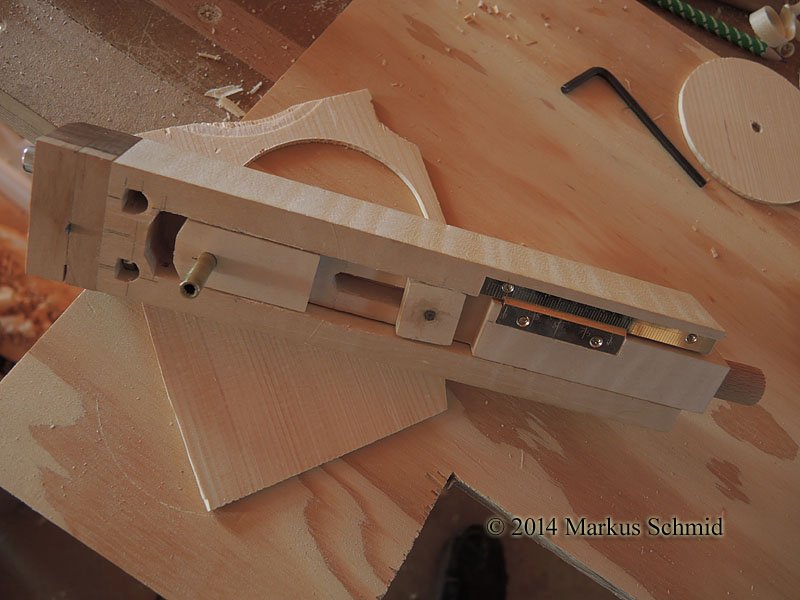

  • 2014 P7700 1204

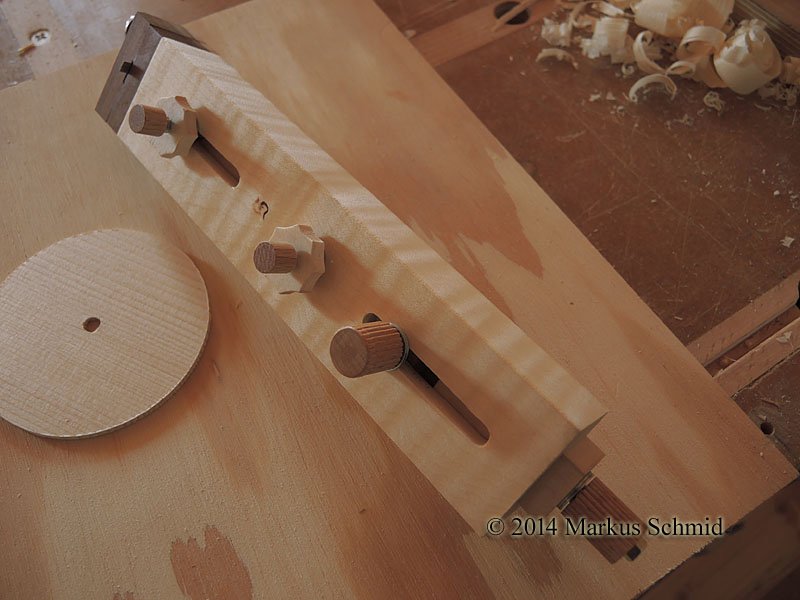

  • 2014 P7700 1215

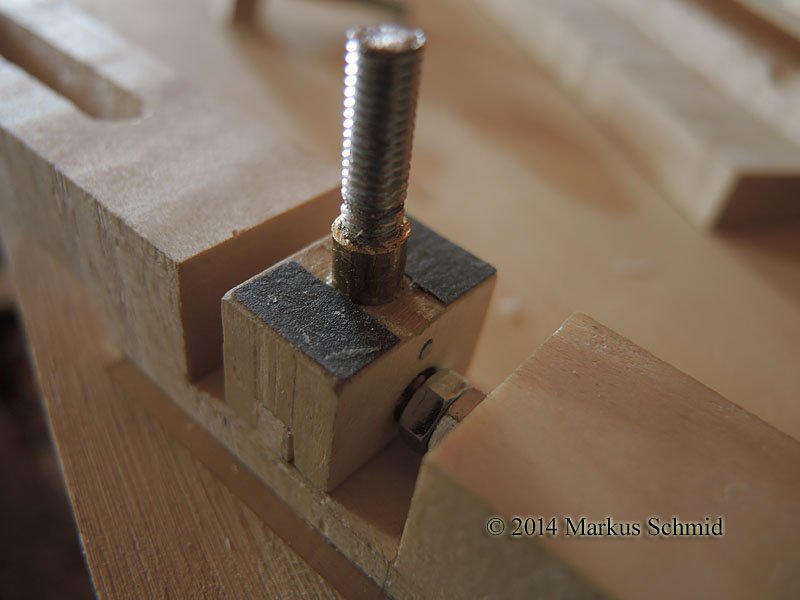

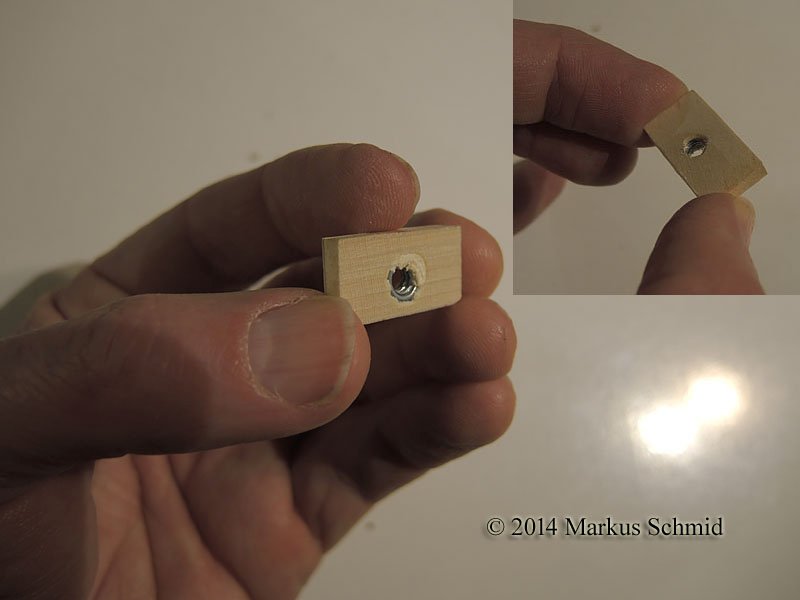

  • Tuerca M4 incrustada en un pedacito de madera. Para entender su función ver imágenes siguientes.

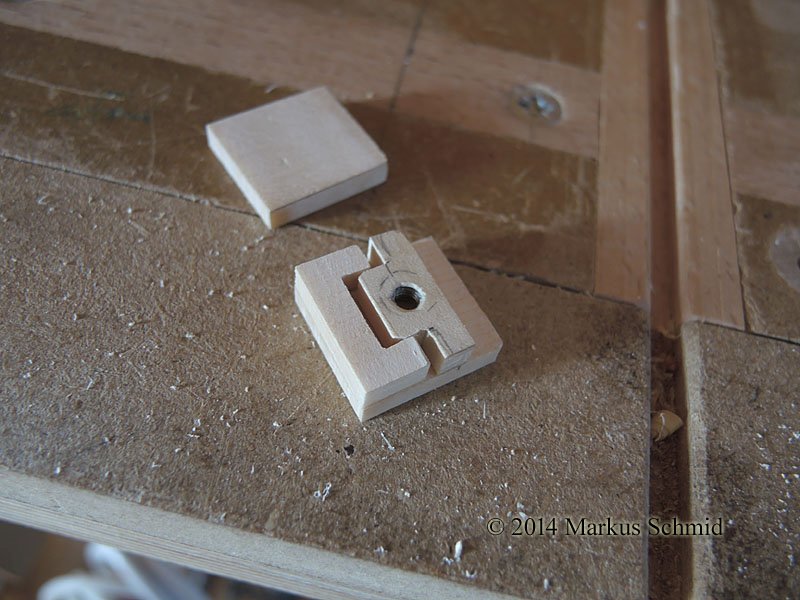

  • 2014 P7700 1143

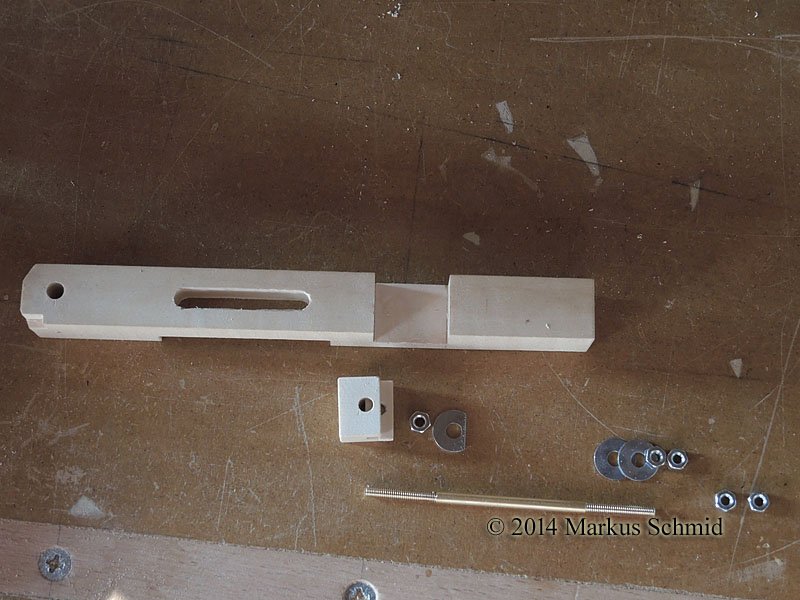

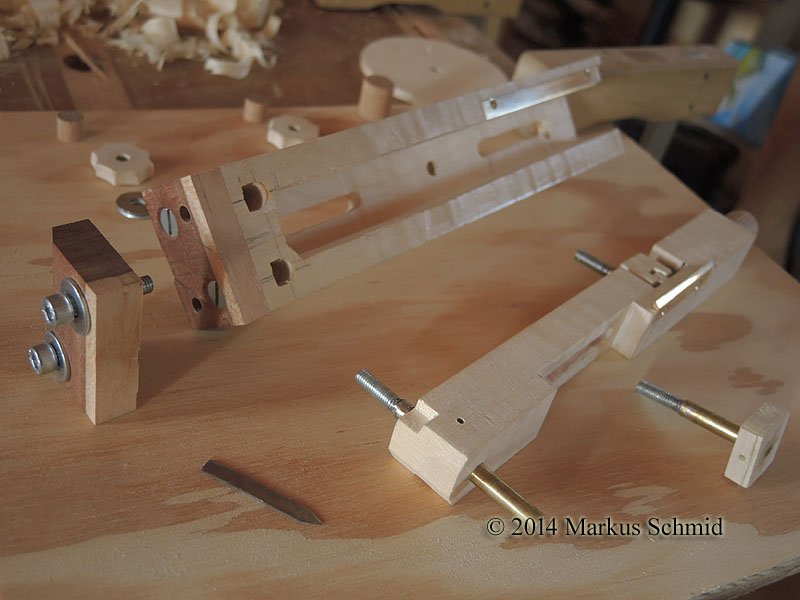

  • Parte del mecanismo de ajuste de precisión antes de su ensamblaje.
  • Los pedacitos de lija pegadas permiten bloquear esta pieza sin ejercer demasiado presión.

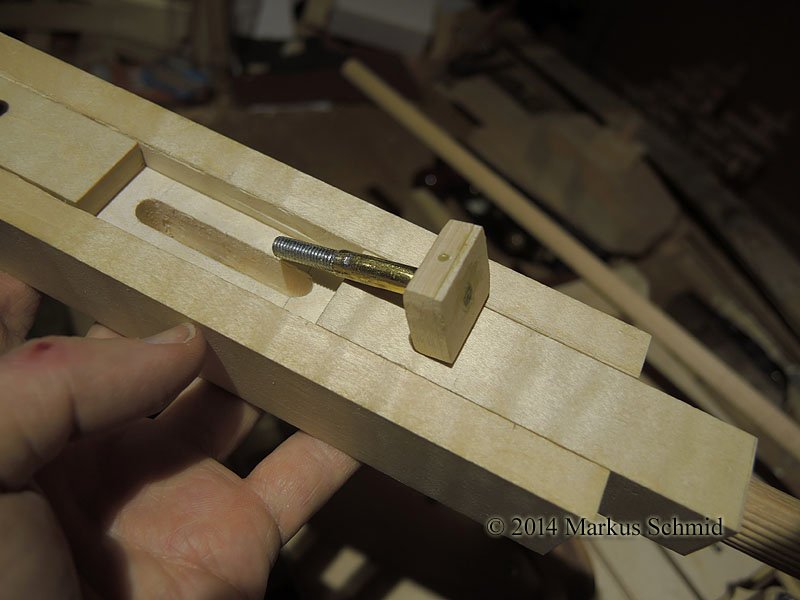

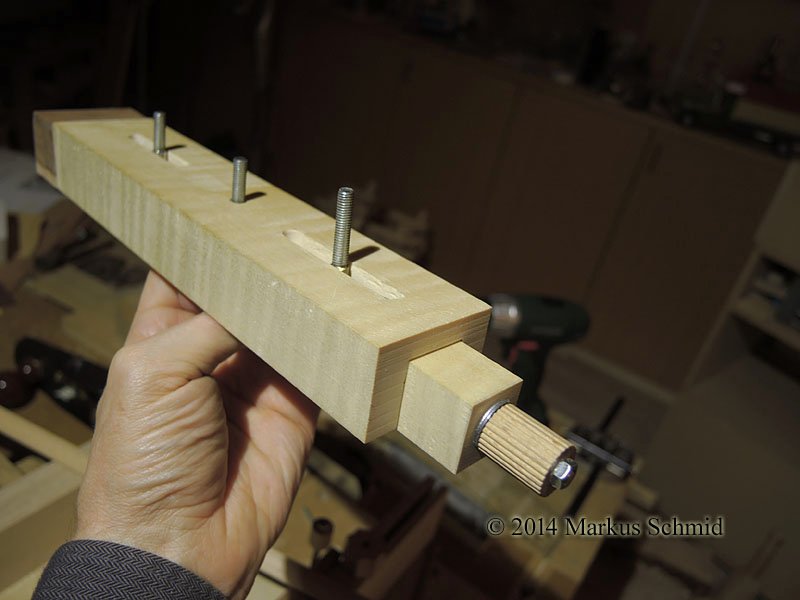

  • Esta rosca central ayudará mantener el gramil ajustado sin ejercer mucha presión.

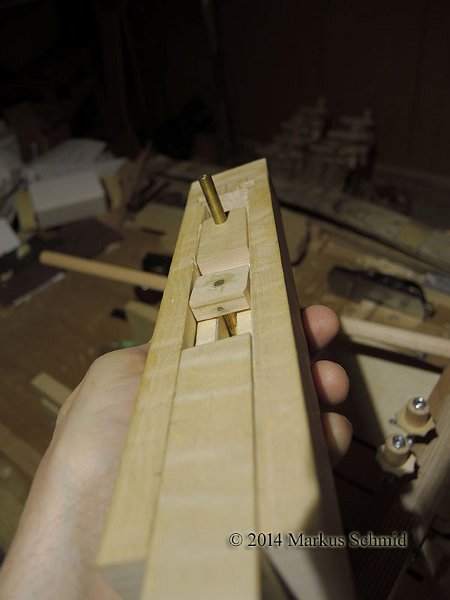

  • 2014 P7700 1162
  • 2014 P7700 1163

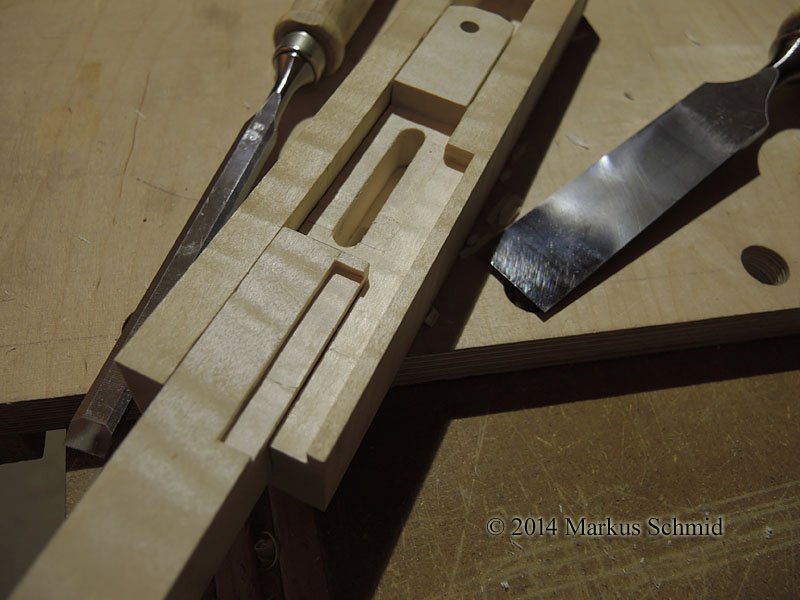

  • Los enjajes que recibirán la regla y el nonio (escala vernier).

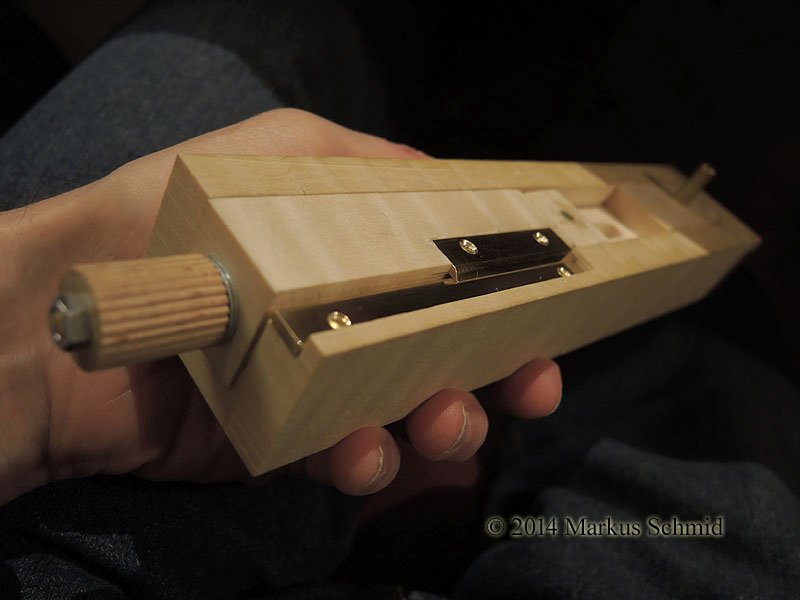

  • 2014 P7700 1169

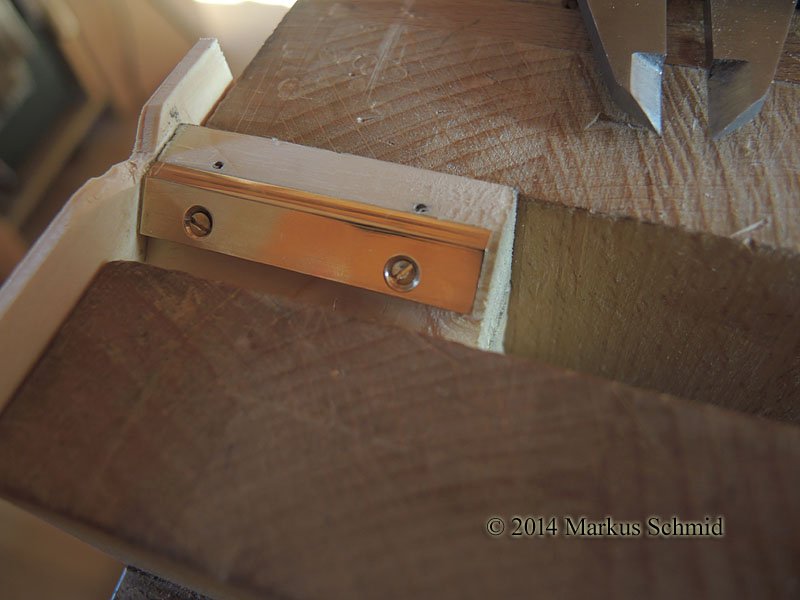

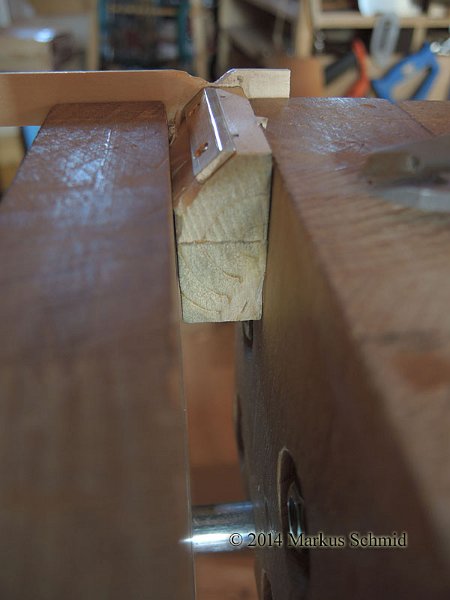

  • El nonio montado en la superficie inclinada de un trozo de madera, listo para engravar.
  • 2014 P7700 1178

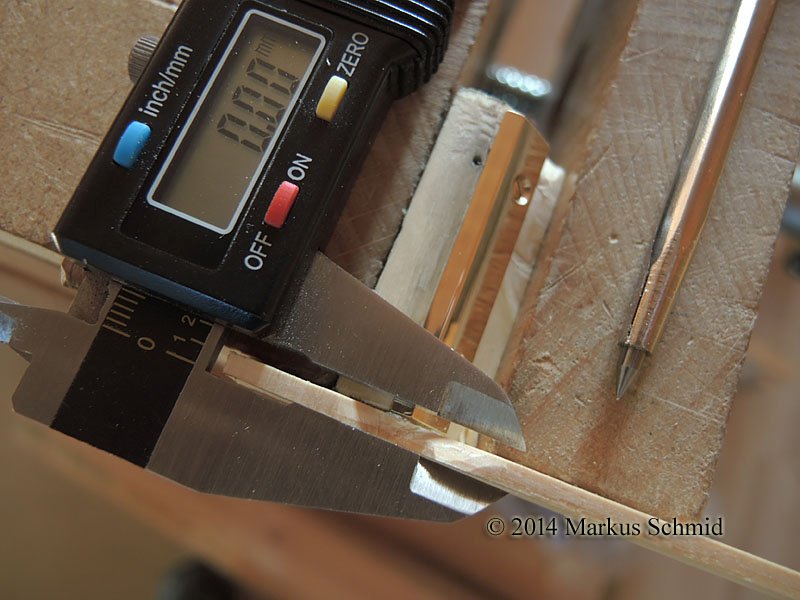

  • Metiendo la punta del buril en la "ranura cero" hecho anteriormente cuando regla y nonio estaban montados provisoriamente en el gramil fijado en "posición cero" se ajusta el calibre en su posición inicial.

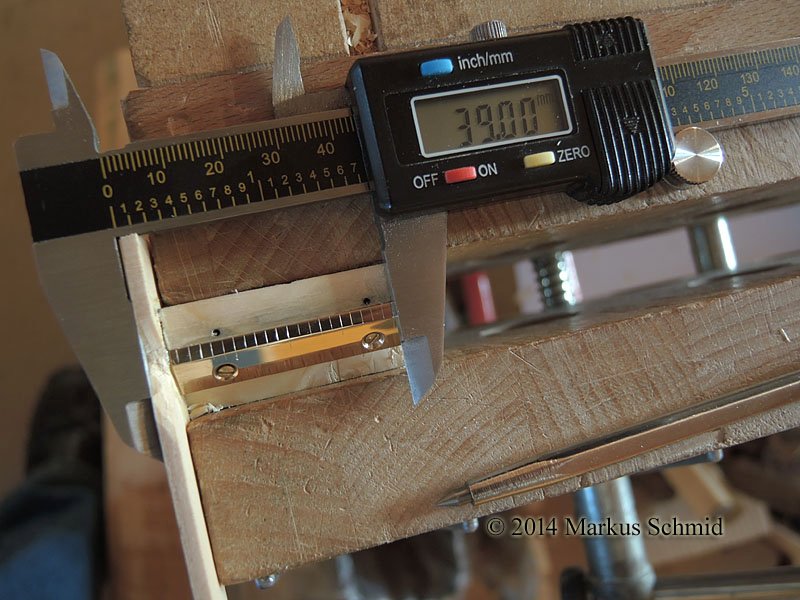

  • El nonio terminado, con las 21 marcas que definen 20 espacios de 1.95 mm cada uno.
  • Aquí se puede apareciar las dos "marcas cero" de la regla y el nonio, que hay que hacer antes de engravar regla y nonio (falta una foto del estado de antes).
  • Engravando la regla.

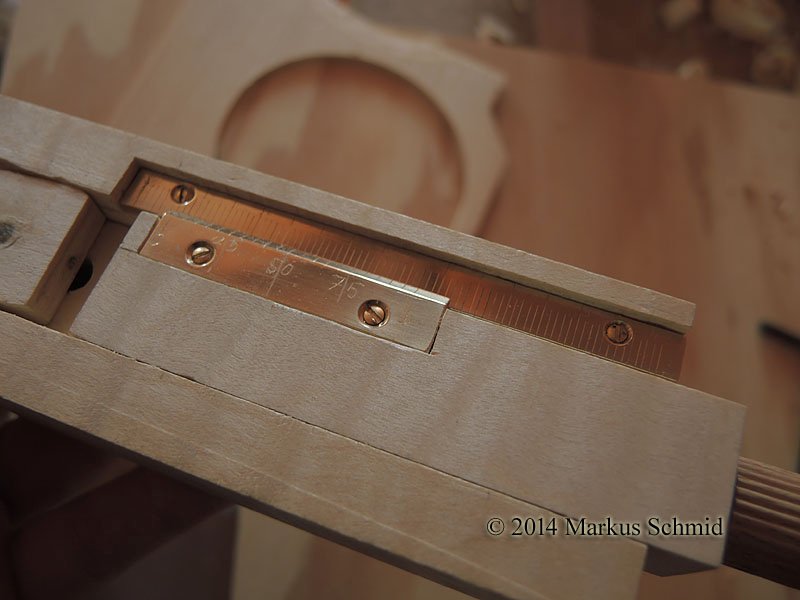

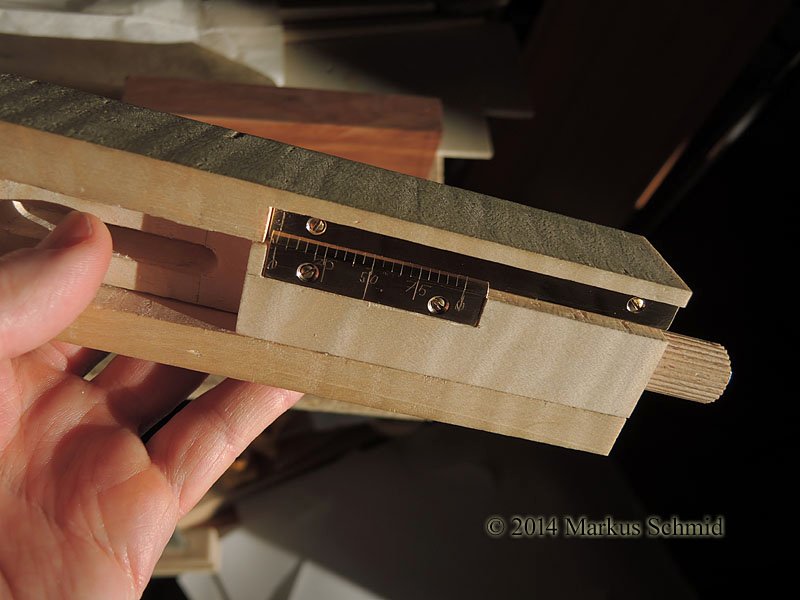

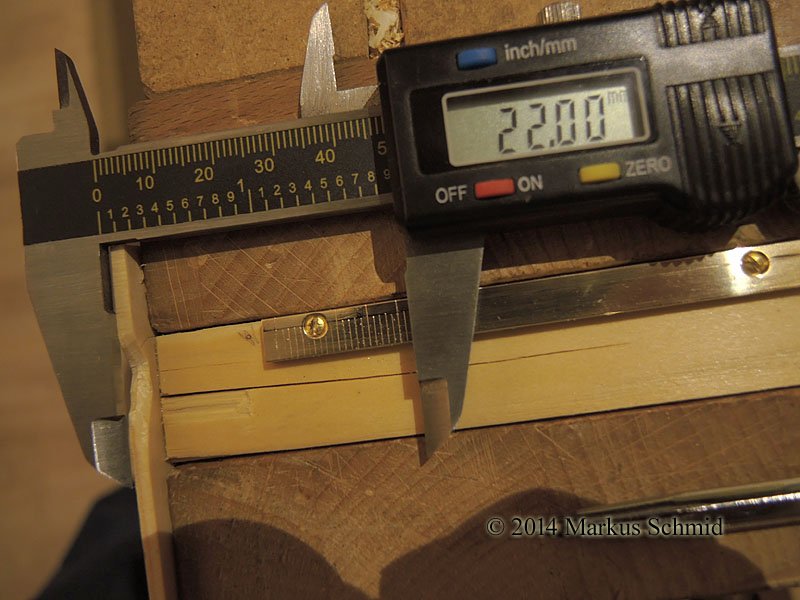

  • Regla y nonio terminados y montados en el gramil de corte circular de precisión.

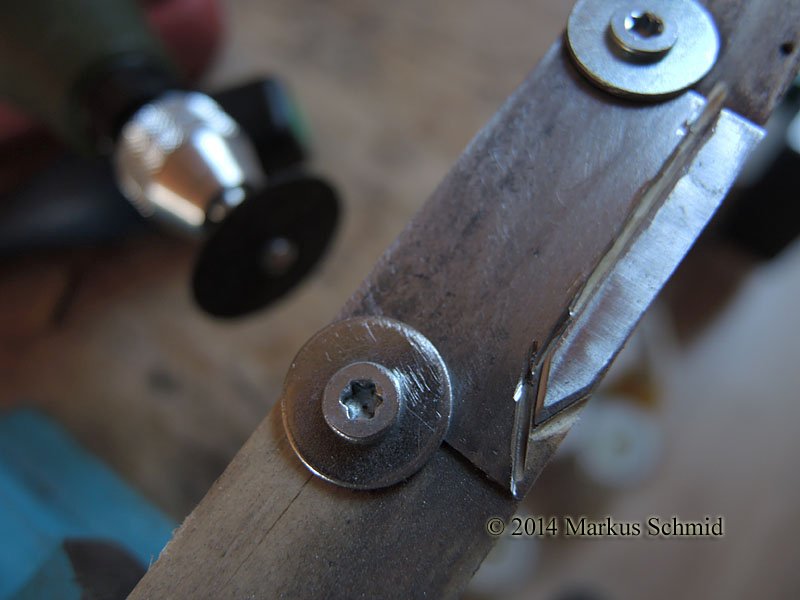

  • Con una mini-fresadora he cosrtado una pequeña cuchilla de una pieza de una hoja de sierra antigua (aquí la cuchilla ya está afilada y solamente está para enseñar cómo la he hecho).

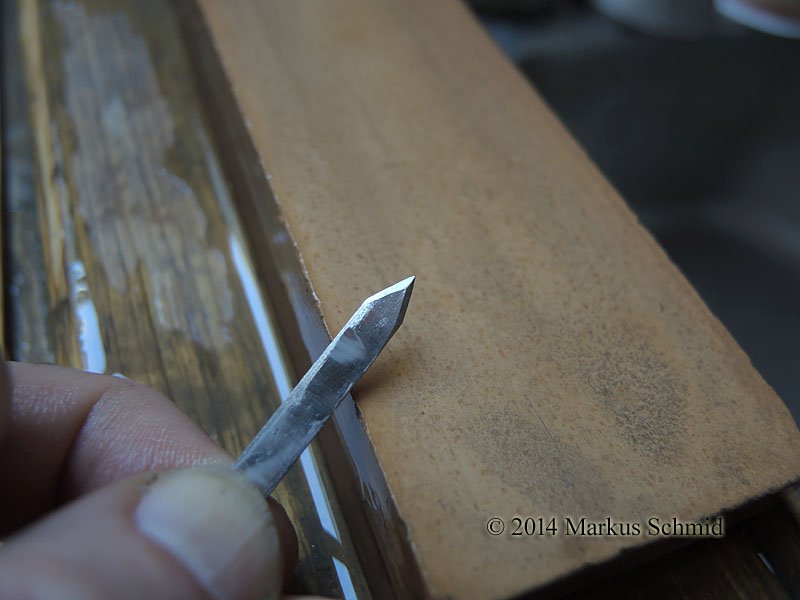

  • He afilado la pequeña cuchilla en varias piedras de afilar japonesas.
  • La cuchilla debe estar sentada en un rebaje que deja sobresalir su grosor por unos cuantos décimos de milímetros.

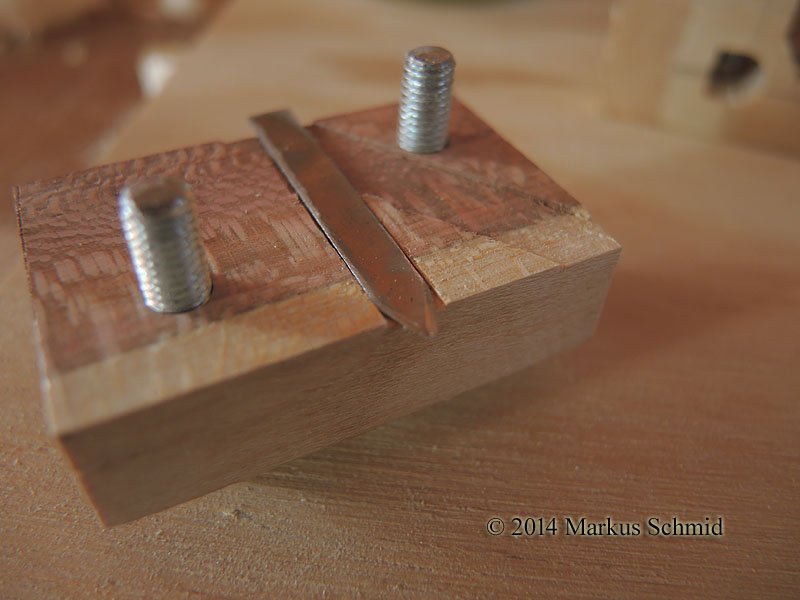

  • La cuchilla montada en la "cabeza" remplazable. La idea es de poder remplazar la "cabeza" por otra que será para otro tipo de cuchilla.

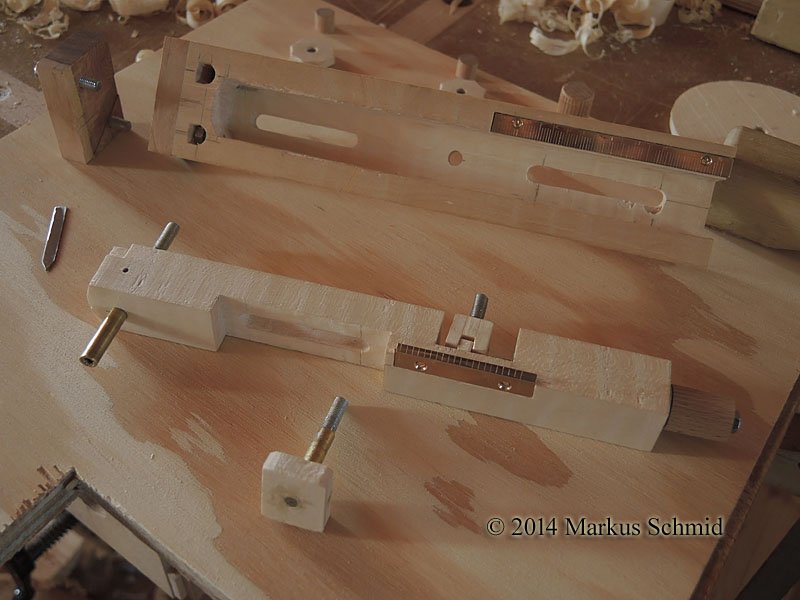

  • 2014 P7700 1206
  • 2014 P7700 1208

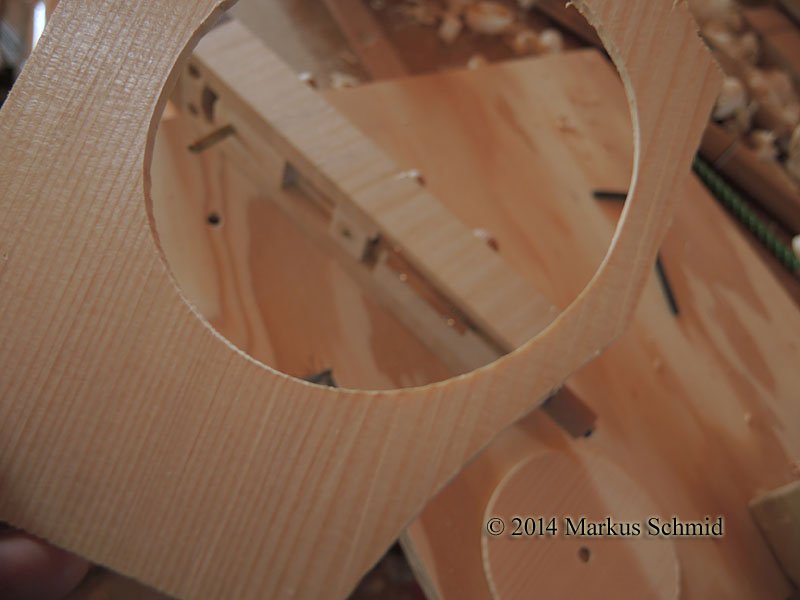

  • 2014 P7700 1198
