Tomar las medidas

de la forma de caja del charango

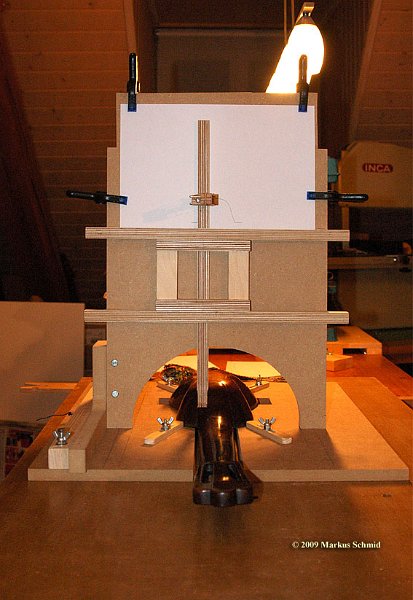

  • Trazando la mitad izquierda de una sección.

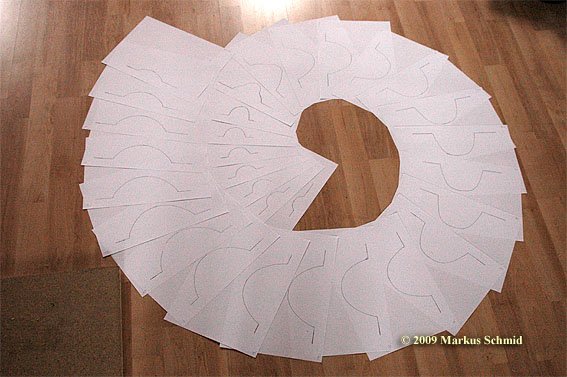

  • En menos de una hora se puede dibujar las secciones de la caja armónica del charango, aquí en distancias de un centímetro, incluyendo el mástil hasta la altura del traste Nro.9, más la sección del mástil en la altura de la cejilla.
  • 2009 D70 1798-2

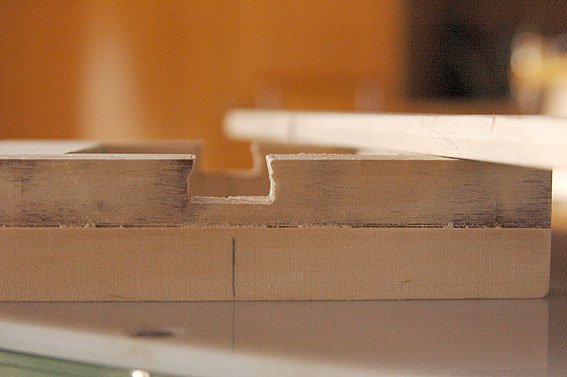

  • 2009 D70 1800-2

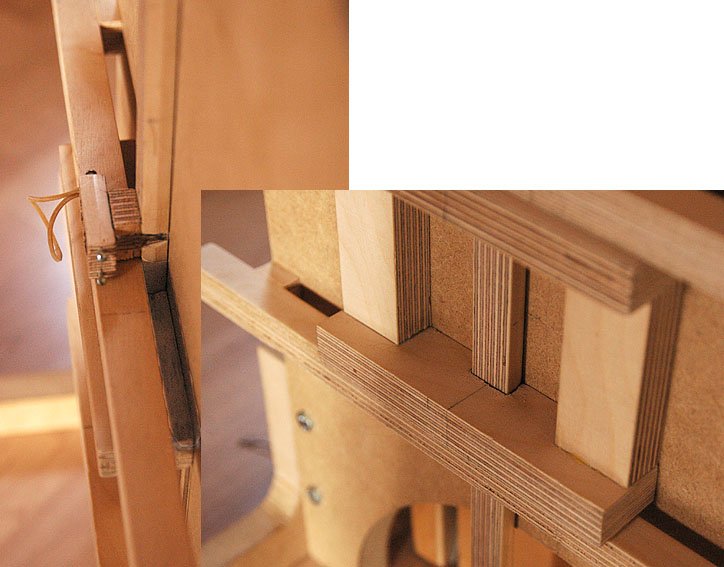

  • 2009 D70 1804-2
  • 2009 D70 1768

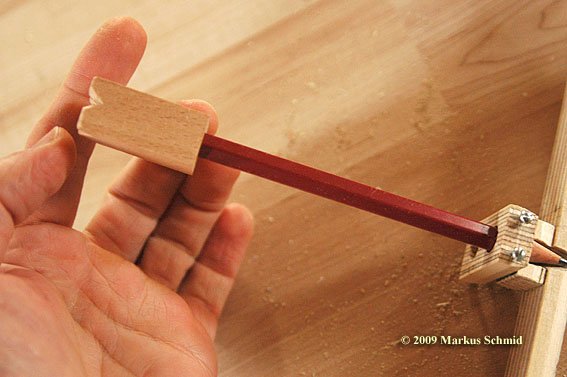

  • 2009 D70 1770

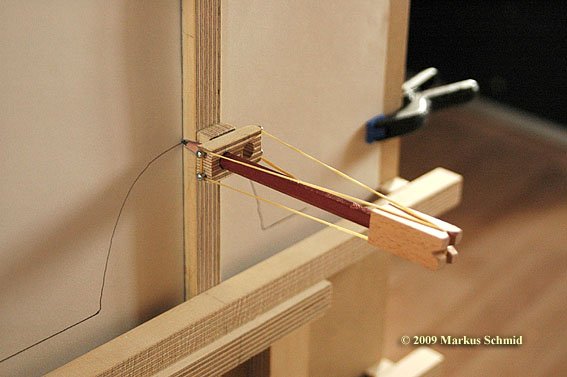

  • Unas ligas ejercen la presión necesaria así que me quedan ambos manos para guiar el palo largo de la superficie del charango.
  • Terminado de trazar la línea desde la derecha. La línea visible a la izquierda se ha dibujado con el lápiz en el otro orificio (derecho) del palo

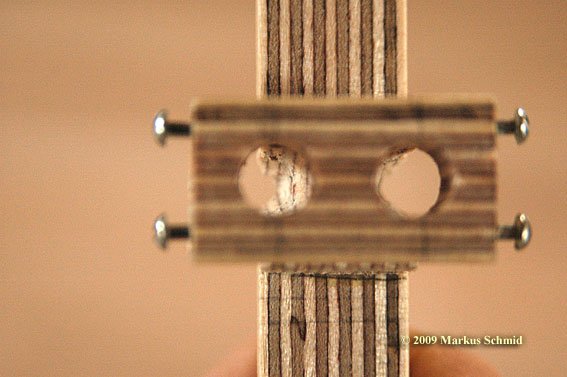

  • 2009 D70 1761
  • )

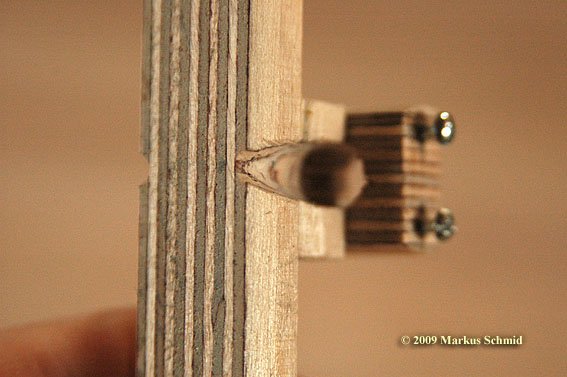

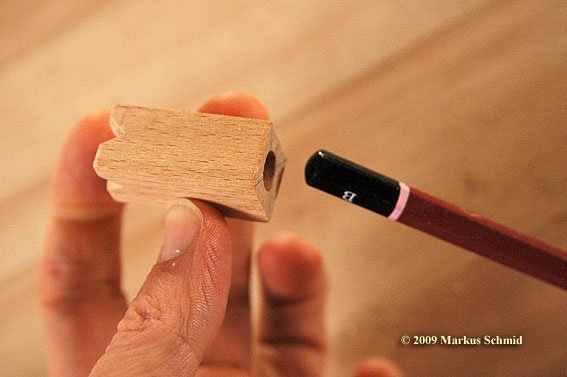

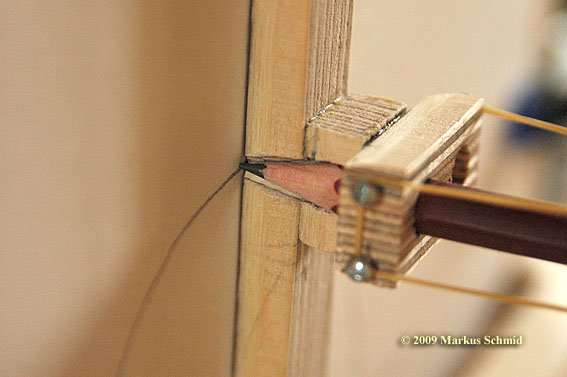

  • La punta del lápiz tiene que coincidir con la punta del palo que está en contacto con la caja armónica. Después de haber trazado la mitad de la sección hay que cambiar la posición del lápiz.

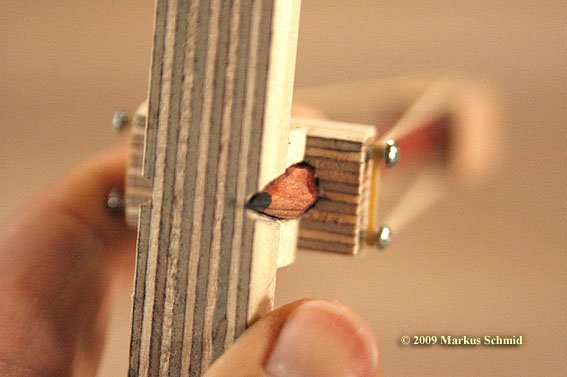

  • En esta posición del palo hay que cambiar el lápiz de un hueco al otro.)

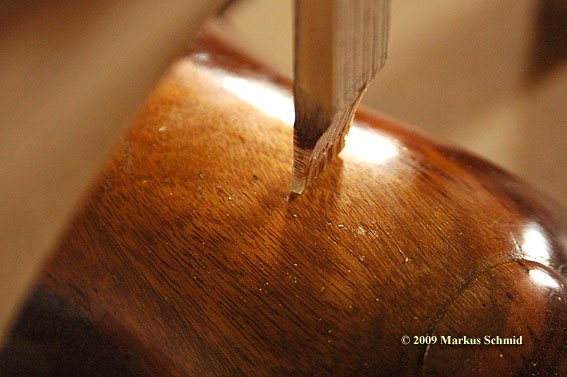

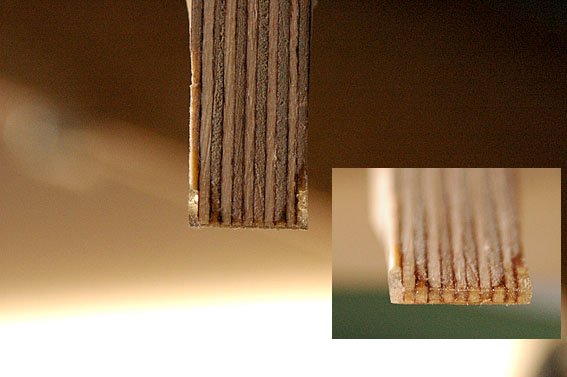

  • La punta del palo de medición no es de madera sino de una resina epoxy no muy dura (araldit con "tiempo abierto" de 5 minutos). La madera dura, o también una resina epoxy durísima podría lastimar el barniz delicado del instrumento.)
  • La punta del palo de medición no es de madera sino de una resina epoxy no muy dura (araldit con "tiempo abierto" de 5 minutos). La madera dura, o también una resina epoxy durísima podría lastimar el barniz delicado del instrumento.

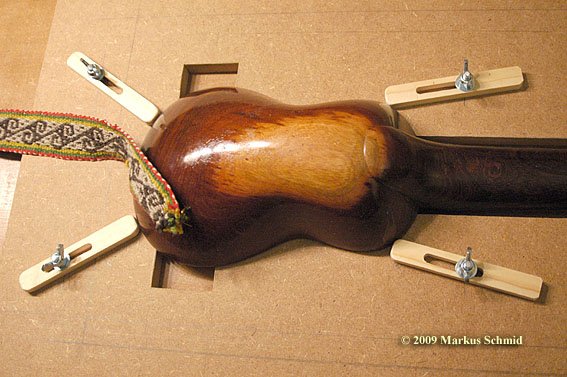

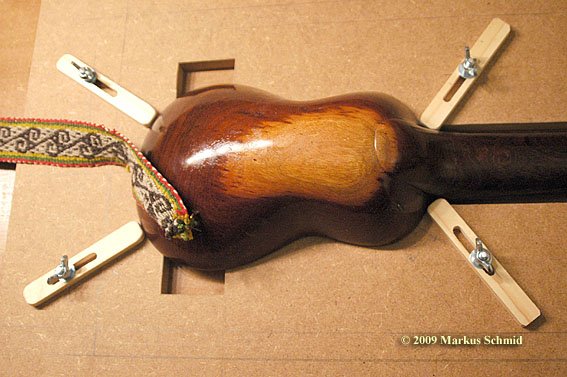

  • Con cuatro "prensas" mantengo el charango firmemente en su posición.

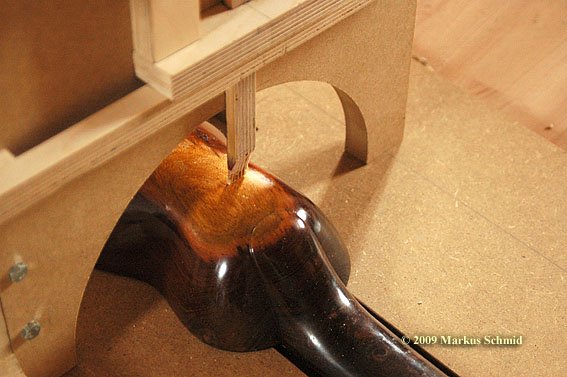

  • Posición de dos "prensas" cambiada, para que lleque el "palo de medición" hasta la unión caja-mástil. esta unión es el lugar de la primera medición, la posición de todas las siguientes secciones está en referencia a la unión caja-mástil.

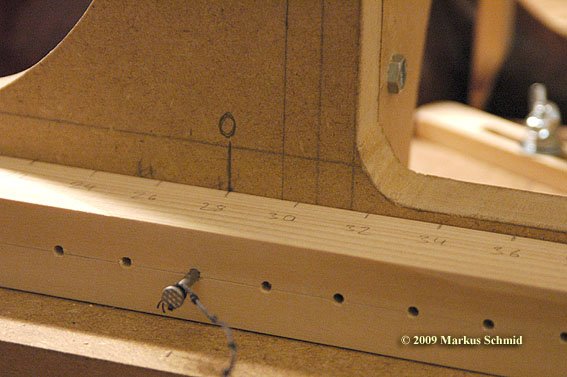

  • Indexación

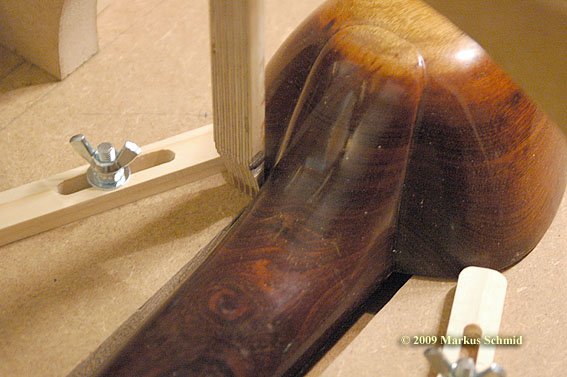

  • 2009 D70 1793

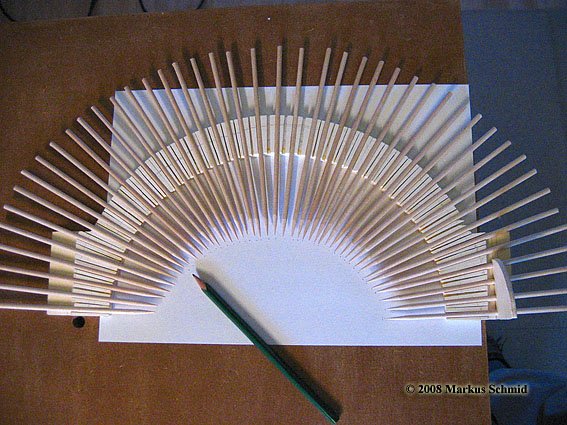

  • El "puerco espín". Antes de haberme construido el aparato grande para trazar directamente las secciones de la caja armónica de un charango he usado lo que llamo "puerco espín". Tomar las medidas con este útil es muy trabajoso. Los resultados son precisos cuando se trabaja con mucha concentración y paciencia.

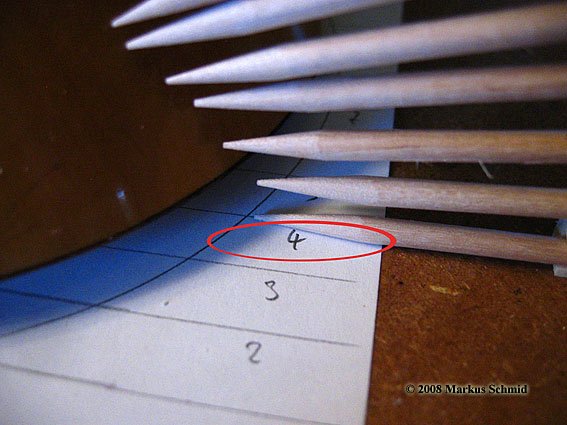

  • El "puerco espín": Cada par de centímetros se toma la medida de una sección.
  • El "puerco espín": Cada sección tomada se traspasa punto por punto (puna por punta) al papel.

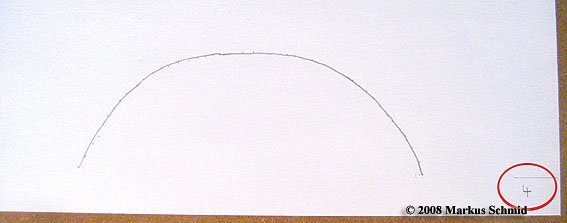

  • El "puerco espín": Al final se junta los puntos con una línea contínua. No hay que olvidarse de anotar de que sección se trata (aquí el Nro. 4)
